KX KC EX SC型補償導線的概述
### 補償導線的概述
**1. 定義**
補償導線是一種特殊設計的導線，用于連接熱電偶與測量儀表，通過其熱電特性匹配，減少溫度測量中的誤差。其核心功能是延長熱電偶的“冷端”（參考端），確保信號傳輸?shù)臏?zhǔn)確性，尤其是在長距離或復雜環境中。
**2. 核心作用**
- **冷端補償**：將熱電偶的冷端從高溫現場延伸至溫度穩定的控制室，避免因冷端溫度波動導致的測量誤差。
- **信號保真**：通過匹配熱電偶的熱電特性（如塞貝克系數），降低傳輸過程中的信號衰減或畸變。
- **經濟有效**：替代昂貴的熱電偶材料（如鉑銠合金），在延長線路時降低成本。
**3. 分類與型號**
- **按熱電偶類型**：對應不同分度號（如K、S、E型），例如KC型補償導線用于K型熱電偶。
- **按精度等級**：分為普通級（±2.5℃）和精密級（±1.5℃）。
- **按材料類型**：
- **延伸型**：導體材料與熱電偶相同（如鎳鉻-鎳硅），用于短距離延伸。
- **補償型**：采用不同材料（如銅-銅鎳合金），通過模擬熱電特性實現低成本長距離傳輸。

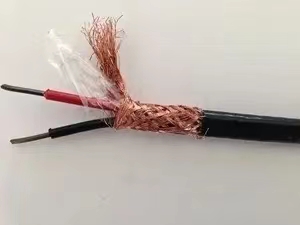

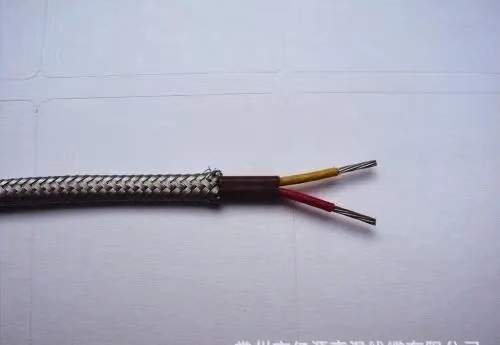

**4. 結構與材料**
- **導體**：合金材料（如銅/銅鎳），需與熱電偶電極匹配。
- **絕緣層**：常用PVC（耐溫-40~105℃）或氟塑料（耐高溫、耐腐蝕）。
- **屏蔽層**：銅網或鋁箔，抗電磁干擾（EMI）。
- **護套**：PVC或聚氨酯，提供機械保護和耐環境性。
**5. 典型應用場景**
- **工業過程控制**：如煉鋼爐（K型）、石化反應器（S型）的溫度監測。
- **實驗室精密測量**：需避免冷端溫度波動的實驗環境。
- **分布式測溫系統**：如火力發電廠中鍋爐多測點的遠程信號傳輸。
**6. 選型與使用要點**
- **匹配分度號**：錯誤選型（如用K型導線連接S型熱電偶）會導致顯著誤差。
- **環境適應性**：高溫環境需選用氟塑料絕緣（如FF46-200），潮濕場所需防水護套。
- **安裝規范**：
- 避免與電力電纜平行敷設，***小間距＞15cm。
- 單端接地防止地環路干擾。
- **定期校驗**：使用萬用表檢測導線電阻（一般＜10Ω/100m）及絕緣性能。
**7. 常見誤區**
- **補償導線≠普通導線**：其熱電特性經過嚴格標定，普通銅線無法替代。
- **溫度限制**：補償導線本身不適用于高溫區域（如＞100℃），需配合延長用耐高溫電纜。
